Was ist KIVID A³®?
Ein Programm für Ingenieurvermessung und ALKIS®
KIVID A³® beherrscht ingenieurtechnische Anforderungen sowie verschiedenste Aufgaben unter ALKIS®.
Verbindung zum Außendienst
KIVID A³® unterstützt verschiedene Schnittstellen zum Außendienst. Nahtlose Anbindung
bietet die Lösung KIVID-Feld.
Daneben stellt KIVID A³® verschiedene weitere Möglichkeiten zur
Messdatenauswertung bereit.
Anbindung an CAD
KIVID A³® unterstützt Schnittstellen, über die
Anbindungen an verschiedene CAD Systeme möglich sind.

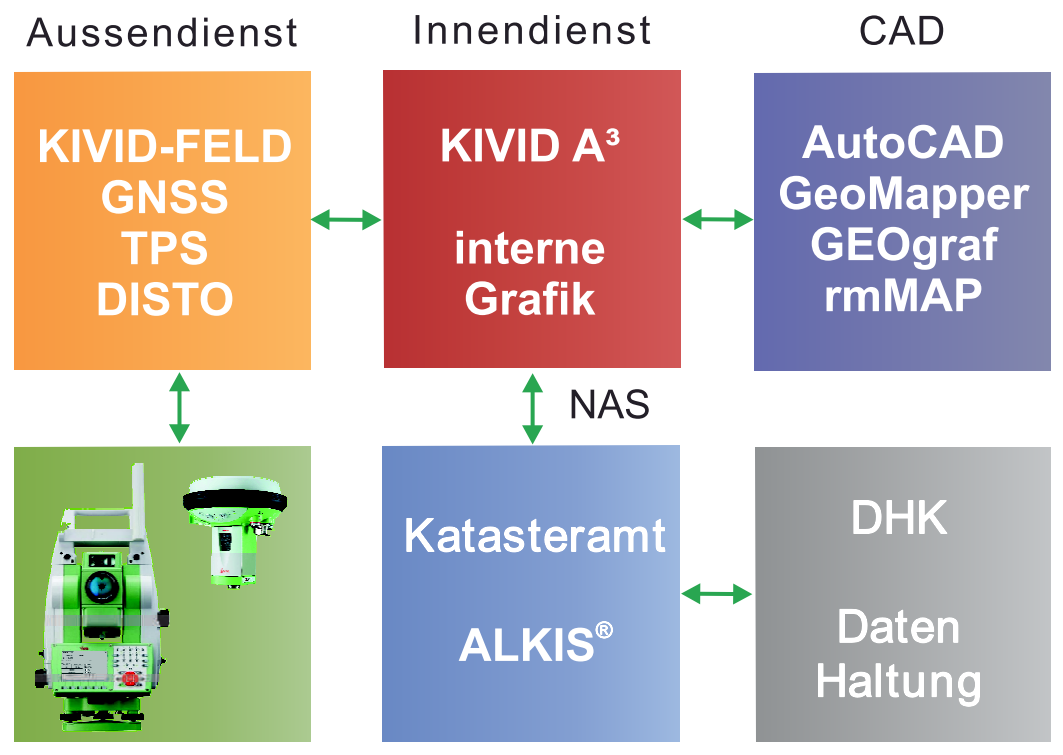

- Diagramm - ALKIS®-Datenfluss
- Zum Vergrößern klicken Sie bitte die Grafik an.
Welche ALKIS-Funktionalitäten bietet KIVID A³®?
Eine wesentliche Funktionalität von KIVID A³® ist die Präsentation der ALKIS-Daten mit
verschiedenen CAD-Programmen.
Der Import einer NAS-Datei erfolgt vollständig inklusive der Fachinformationen und wird konform dem Signaturen- und
Präsentationskatalog der GeoInfoDok dargestellt.
KIVID A³® visualisiert zusätzlich Güte und die Herkunft der Punktobjekte aus der NAS-Datei.
- die Genauigkeitsstufe eines Punktes (Datentyp: AX_DQPunktort.genauigkeitsstufe).
- die Vertrauenswürdigkeit eines Punktes (Datentyp: AX_DQPunktort.vertraunenswuerdigkeit).
- die Herkunft eines Punktes (Datentyp: AX_DQPunktort.herkunft.source[1].description).
- die Vermarkungsart eines Punktes (Datentyp: AX_Netzpunkt.vermarkung_Marke bzw. AX_Grenzpunkt.abmarkung_marke).
ALKIS®-Zeichenvorschrift
Die Darstellung eines Grundrissobjektes in der Karte geschieht unter ALKIS® nicht ausschließlich anhand der Objektart.
Angehalten werden dafür zusätzlich Objektattribute, Präsentationsregeln und der ALKIS®-Signaturenkatalog.
Die Ableitung der Kartendarstellung erledigt KIVID A³® vollautomatisch. Der Bearbeiter konzentriert sich auf die
Geometrie und die Attribute. KIVID generiert unabhängig von der verwendeten CAD korrekte Signaturen.
Für das CAD-Programm GEOgraf halten wir einen umfangreichen, exakt auf den Signaturenkatalog der GeoInfoDok abgestimmten Artenkatalog
GEOart AX bereit.

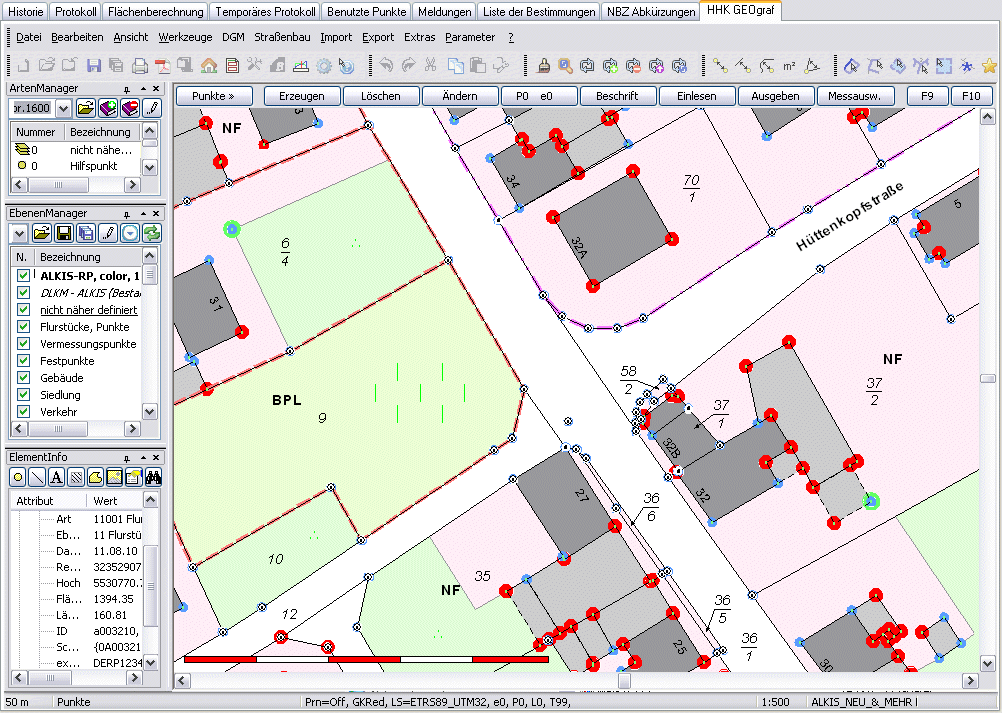

- GEOgraf® nach NAS-Import mit KIVID A³®
- Zum Vergrößern klicken Sie bitte die Grafik an.

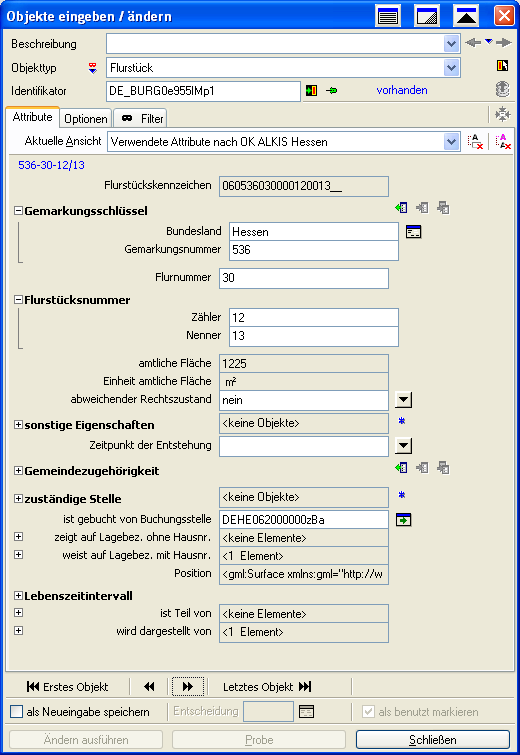

Informationen über ALKIS-Objekte erhält man durch Markieren der Objekte in der Grafik der angeschlossenen CAD.
KIVID zeigt alle hinterlegten Informationen zum Objekt an. Für komplexere Sachverhalte kann ein Bericht erzeugt werden. So erfährt man
mit nur einem Klick, welche Eigentümer ein Flurstück hat, wie es genutzt wird, ob es in einem Bodenordnungsverfahren liegt und
vieles mehr. Auch Verzeichnisse von Objekten können erstellt werden.
Mühelos können vielfältige Informationen aus ALKIS verwendet werden.
- GEOgraf® nach NAS-Import mit KIVID A³®

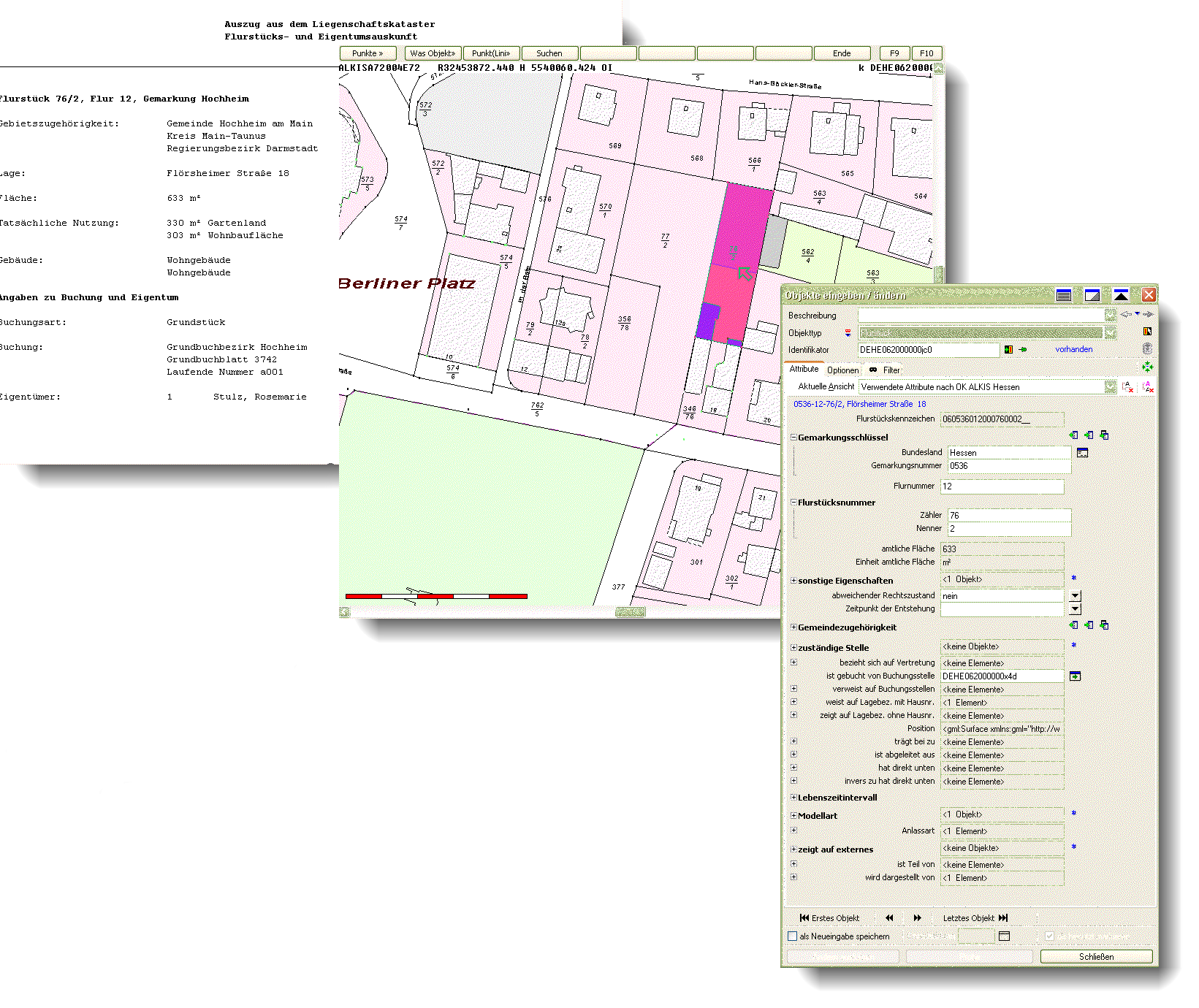

Beispiel: Anzeigen einer Flurstücks- und Eigentümerauskunft durch Anwahl in der Grafik
- Zum Vergrößern klicken Sie bitte die Grafik an.
Das Prinzip der ALKIS®-Erhebung
Ein Ziel von ALKIS® ist die Vermeidung redundanter Daten. So werden in der Katasterverwaltung die Daten aus Punktnachweis,
Grundriss und Liegenschaftsbuch integriert in einem ALKIS®-Datenbestand geführt. Um die Daten konsistent zu halten, sieht
ALKIS® die Fortführung als gemeinsame Bearbeitung der Grundriss- und Punktdaten vor. Die Vermessungsstellen benötigen
zur vollständigen Erhebung eine Lösung, die neben der Bearbeitung der Katasterpunkte auch den objekthaften Grundriss fortführen kann.
KIVID A³® erledigt diese Aufgabe so, wie unter ALKIS® gefordert.
Das ALKIS®-Datenmodell
Das ALKIS®-Datenmodell basiert auf internationalen Normen für GIS-Technologien. Die Daten werden dabei objektorientiert
und redundanzfrei gespeichert. So wird z.B. die tatsächliche Nutzung als flächenhaftes Objekt geführt. Bei den
Flurstücksobjekten gibt es keinen Hinweis auf die tatsächliche Nutzung des Flurstücks. Um diese Information zu erhalten, muss
eine Verschneidung der Flurstücksgeometrie mit den Objekten der Nutzungsarten ausgeführt werden.
KIVID A³® beherrscht diese und alle weiteren Funktionen für die effiziente Arbeit
mit dem ALKIS®-Datenmodell.
Bearbeitung mit KIVID A³®
Die KIVID A³® - Assistenten führen bei der Bearbeitung der täglichen Aufgaben
Schritt für Schritt zum Ziel.
Der Vorteil der ALKIS®-konformen Arbeitsweise ist, dass Daten so aufbereitet und erfasst werden, dass diese weitgehend
ohne Nachbearbeitung zum Amt zurück gegeben werden können.
Die Erhebung wird durch die angeschlossene CAD wesentlich unterstützt. So entsteht aus Bausteinen ein
integriertes System.
Fortführung bearbeiten
Die Fortführung der ALKIS®-Objekte geschieht nach strengen Regeln. Wird z.B. ein Flurstück in zwei Teile zerlegt,
hat man bei Abschluss der Erhebung drei Flurstücksobjekte, ein altes und zwei neue. Die Änderungen werden in speziellen
ALKIS®-Objekten registriert. Später steuern diese Objekte die Fortführung in der ALKIS®-
Datenhaltungskomponente (DHK) der katasterführenden Stelle.
Die Bearbeitung der Fortführung unterstützt KIVID A³® mit den Fortführungsassistenten.
Fortführungsnachweis im Entwurf
Aus den durch die Fortführungsarbeit produzierten Erhebungsdaten leitet KIVID A³®
einen druckfertigen Fortführungsnachweis im Entwurf ab. Er dokumentiert die Änderungen an den Flurstücken. Der endgültige
Fortführungsnachweis wird nach der Qualifizierung und Fortführung der ALKIS®-Bestandsdaten
in der katasterführenden Stelle ausgestellt.
Die Schnittstelle für den Datentransfer zu ALKIS® heißt NAS (Normbasierte Austauschschnittstelle).
Sie transportiert alle in ALKIS® geführten Objekte einschließlich Reservierungen und Operationen.
KIVID A³® hat eine Schnittstelle für den NAS-Import und -Export. Der Datenfluss zwischen
katasterführender Stelle und Vermessungstelle ist dadurch vollständig realisiert.
In der Einführungsphase von ALKIS® in Nordrhein-Westfalen, wurde der Datenaustausch häufig in einem vereinfachten
Verfahren mit Hilfe von CSV-Dateien durchgeführt. KIVID A³® kann optional auch diese Daten verarbeiten.
KIVID A³® passt sich an!
Wird nur der NAS-Austausch für Punkte benötigt? Sollen alle ALKIS®-Objekte vollständig importiert werden?
Werden ALKIS®-Daten per NAS zurückgeben?
KIVID A³® ist auf alle Eventualitäten vorbereitet!
Erwerben Sie nur soviel, wie Sie benötigen. Bei Bedarf können Sie jederzeit, kostengünstig, KIVID A³®
erweitern.
